獲獎作品丨南京大學蘇州校區（東區）幕墻低碳創(chuàng )新設計探索
2024年，中衡設計始終秉持創(chuàng )優爭先理念，有幸參與省、市各級勘察設計評優活動。在2024年度蘇州市勘察設計項目競賽中，我們共獲得64項獎項，其中18項作品榮獲一等獎。自2025年6月起，我們精選部分優秀項目進行分享展示，期待與業界同仁共勉互鑒。
本期介紹項目為：
南京大學蘇州校區（東區）幕墻設計
南京大學始建于1902年。她歷史綿長，學術卓越，未來光明。如今，她的蘇州校區落戶高新區，其中東區的建筑面積約32.4萬平方米，建筑師旨在打造一個集教學、科研、生活于一體的現代化、國際化校區。本次幕墻獲獎部分為蘇州校區的教學樓。
本項目的幕墻設計秉承綠色低碳環保的設計理念，傳承與創(chuàng )新的創(chuàng )造思維，堅持以人為本的設計原則，以建筑為有機整體，把握建筑美學、結構、功能三者的關系，以建筑功能為基礎，綜合蘇州地域特色與南大精神，著力為師生創(chuàng )造一個安全、舒適、節能、環保且富有活力的學習和教學環境。圍繞這綠色、低碳、環保的設計理念，我們在幕墻系統設計里采用了多種方式來實現建筑“碳減”的目標。
01“百變”碳減之玻璃幕墻+豎向外遮陽系統
使用位置：6#社科樓西南面
外遮陽是最有效的遮陽設施，可以顯著降低建筑能耗，減少碳排放。鋁型材制成的遮陽線條輕便、耐腐蝕、易加工。我們采用模塊化設計，將鋁型材的轉動部分與固定部分分離，既方便現場組裝和角度調節，又實現工廠批量加工生產，實現建造和使用的雙重“碳減”。歐洲遮陽組織的研究表明，采用建筑遮陽的建筑總體平均節約空調用能約25%，節約采暖用能約10%，從而跑出“碳減”加速度。
▲玻璃幕墻+豎向外遮陽系統三維模型（透視）

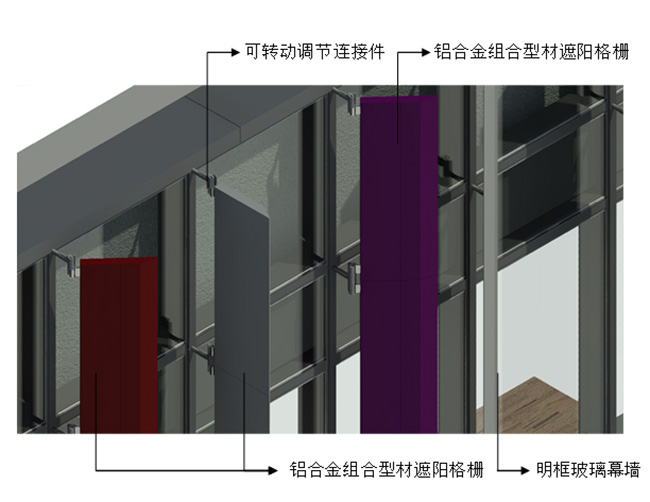

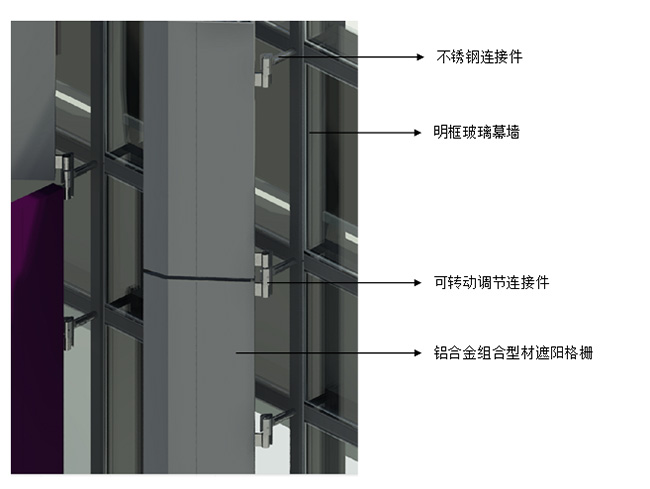

▲玻璃幕墻+豎向外遮陽系統三維模型（細部）

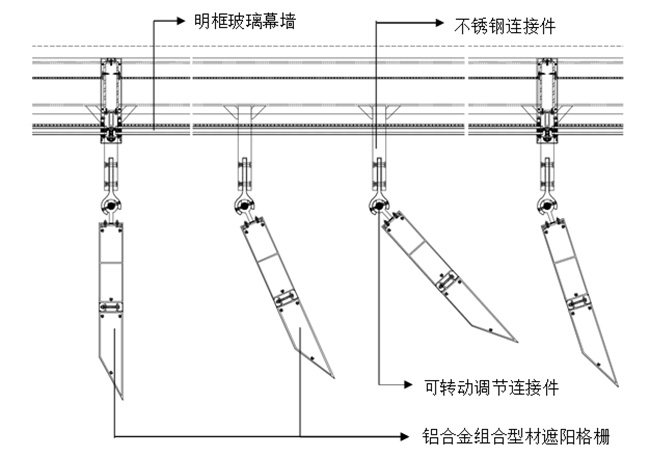

▲玻璃幕墻+豎向外遮陽系統橫剖節點

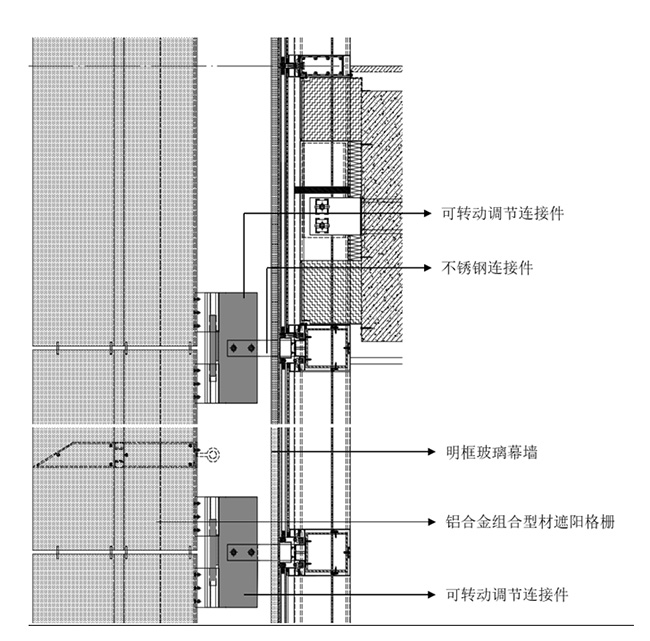

▲玻璃幕墻+豎向外遮陽系統縱剖節點

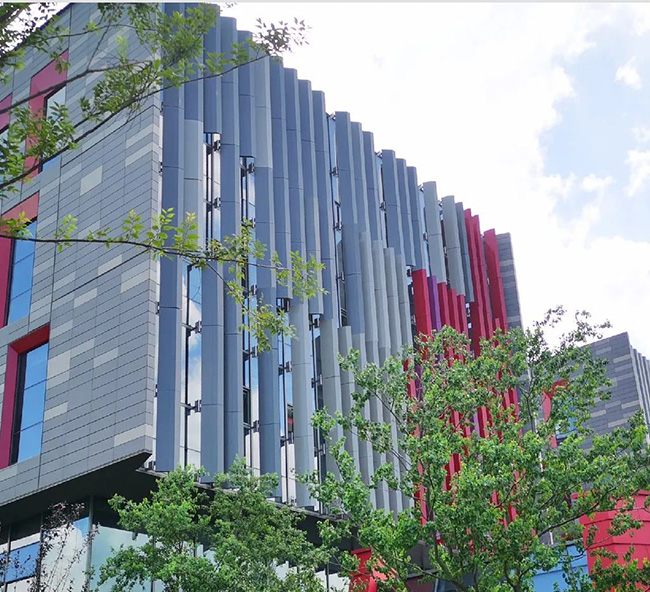

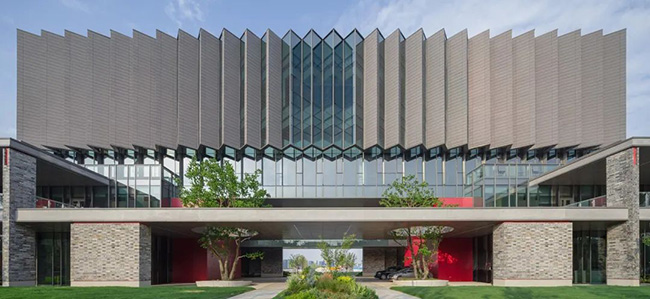

▲玻璃幕墻+豎向外遮陽系統完成實景
02 “百變”碳減之穿孔鋁板+玻璃雙層幕墻系統
使用位置：6#社科樓東南轉角面
在日照更為充分的南面，我們選用外側穿孔鋁板全遮蔽，內層隔熱玻璃幕墻的高性能雙層幕墻系統，在保證采光的同時，有效降低了“窗墻比”，從而形成了良好的節能和經濟效益。

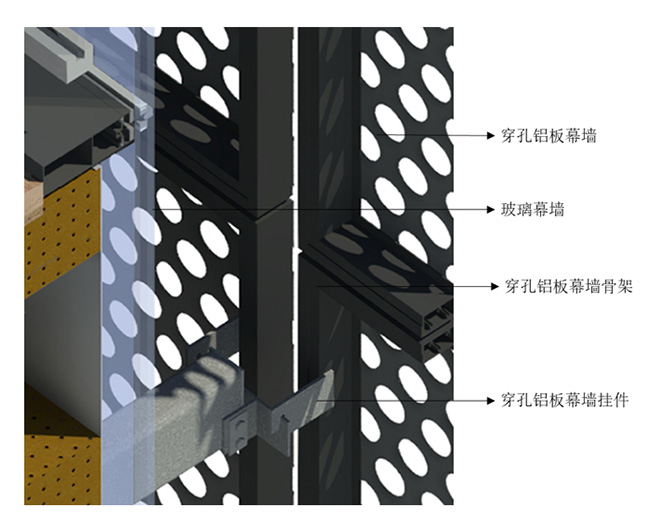

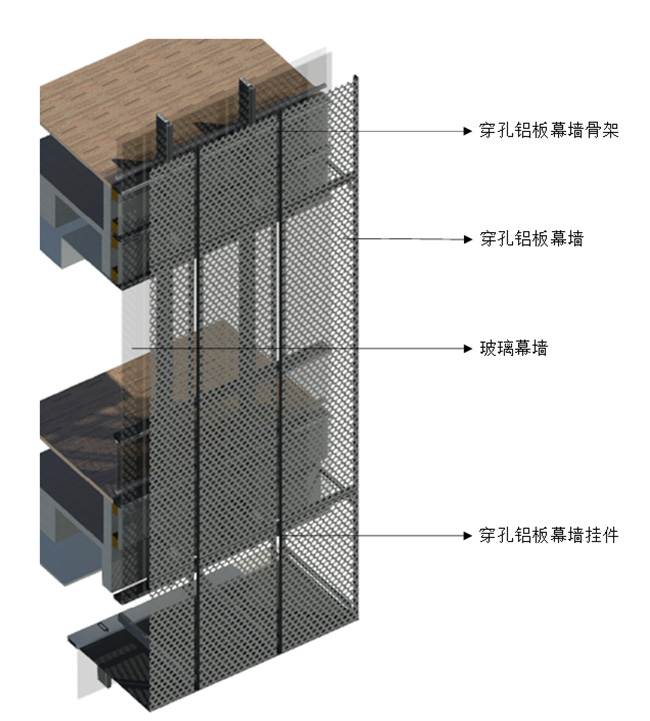

▲穿孔鋁板+玻璃雙層幕墻三維模型（室外）
▲穿孔鋁板+玻璃雙層幕墻三維模型（室內）

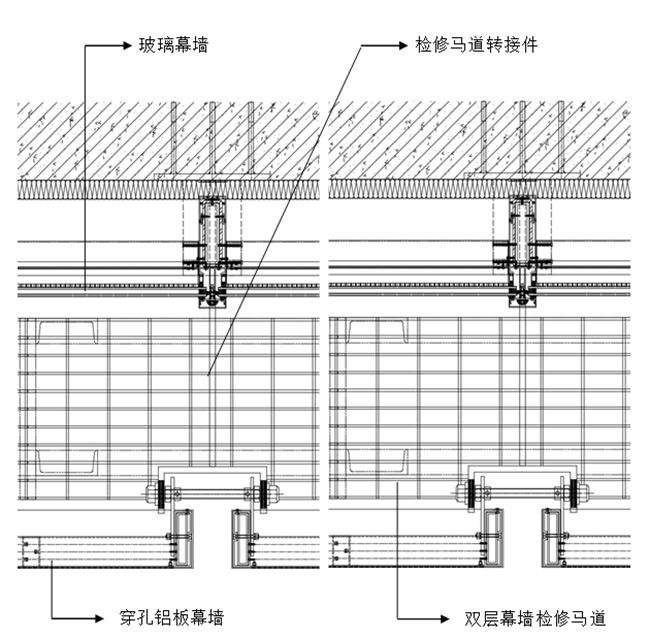

▲穿孔鋁板+玻璃雙層幕墻橫剖節點

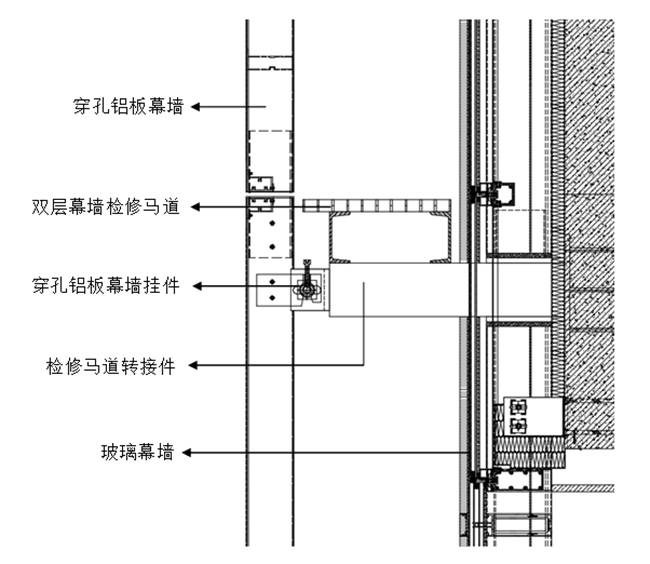

▲穿孔鋁板+玻璃雙層幕墻縱剖節點
▲穿孔鋁板+玻璃雙層幕墻完成實景
03 “高效減碳”之“鉆石”折線形玻璃幕墻系統
使用位置：7#教學樓外立面

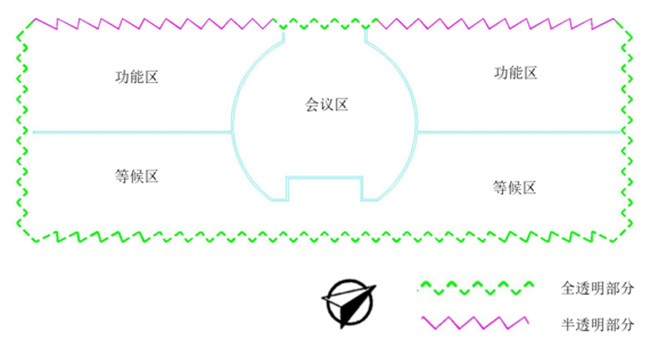

“鉆石”折線形玻璃幕墻，由于其獨特的折線結構，在夏季可以減少太陽直射熱量的進入，在冬季則讓更多陽光進入室內，降低采暖需求。同時利用角度設計優化調整開啟扇的角度和方向，用凹槽隱藏泛光照明、開啟扇等功能性構造，既減少熱量損失，又美化建筑外觀。
▲玻璃幕墻+豎向外遮陽系統橫剖節點

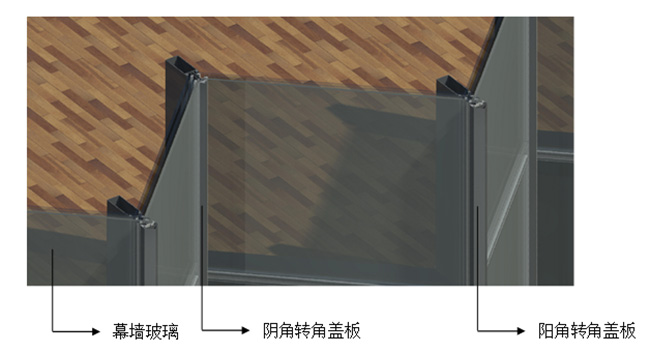

▲“鉆石”折線形玻璃幕墻全透型三維模型一
▲“鉆石”折線形玻璃幕墻半透型三維模型二

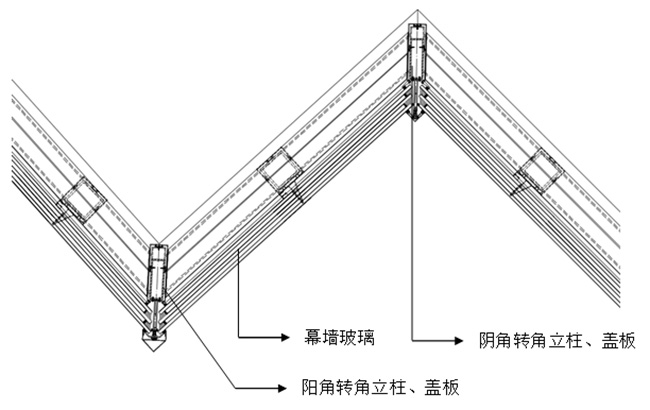

▲“鉆石”折線形玻璃幕墻全透型節點
▲“鉆石”折線形玻璃幕墻半透型節點

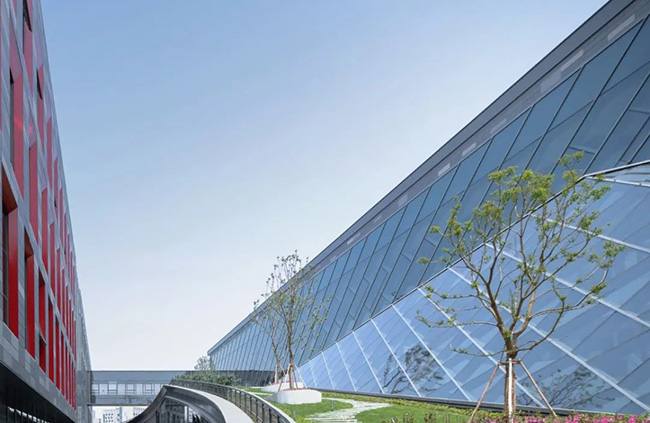

▲“鉆石”折線形玻璃幕墻完成實景
04“高效減碳”之大跨度幕墻鋼結一體化玻璃幕墻
使用位置：6#中庭
大跨度幕墻鋼結一體化玻璃幕墻是一種將鋼結構與幕墻系統緊密結合的建筑技術，在現代高層建筑和大型公共建筑中廣泛應用。通過精細化設計將幕墻結構與主體鋼結構有機結合，有效提高龍骨材料的利用率，減少施工工序，綜合降低了各項建筑材料額使用量，從而達到真正的環保減碳。

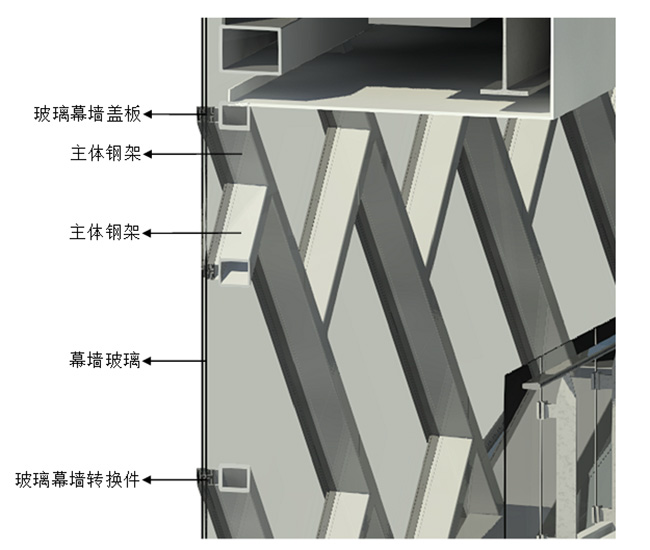

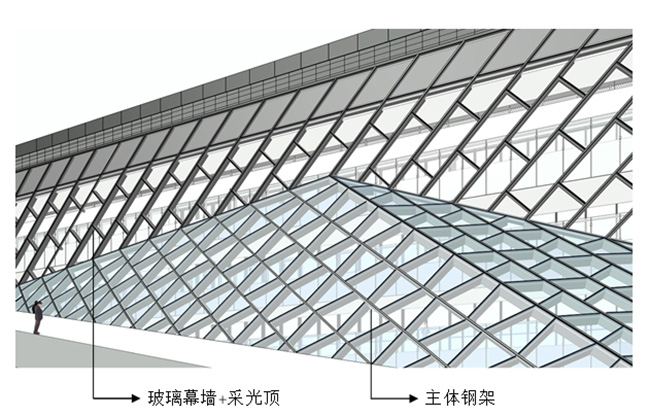

▲大跨度幕墻鋼結一體化玻璃幕墻三維模型（外觀）
▲大跨度幕墻鋼結一體化玻璃幕墻三維模型（透視）

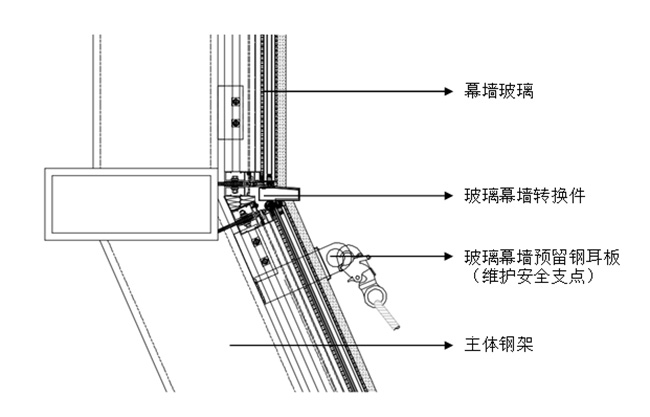

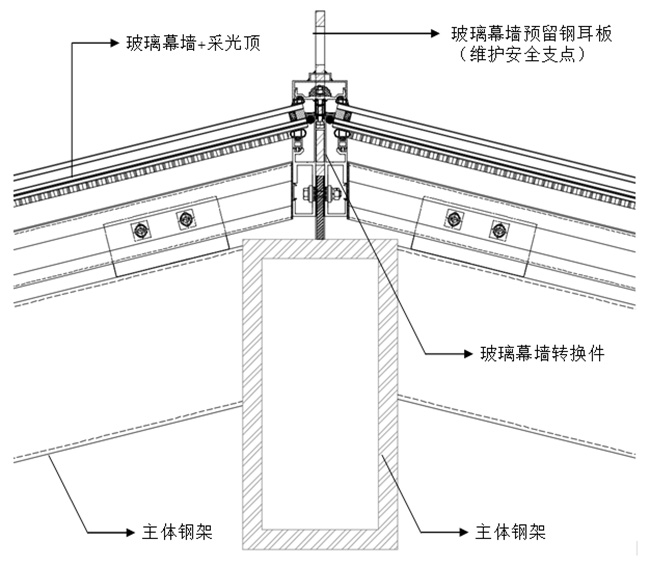

▲大跨度幕墻鋼結一體化玻璃幕墻系統節點
▲大跨度幕墻鋼結一體化玻璃幕墻系統節點
▲大跨度幕墻鋼結一體化玻璃幕墻完成實景
▲大跨度幕墻鋼結一體化玻璃幕墻室內實景
05傳承與創(chuàng )新之點窗玻璃+開放陶板+鋁板造型窗套
使用位置：6#社科樓東南面、西北面及內側面；6#人文樓東南面、西北面及內側面；
南京大學蘇州校區總設計師、中衡設計集團股份有限公司董事長、首席總建筑師馮正功曾說到：“我印象最深的是南京大學校園的色彩，特別是灰磚的灰，給人以質樸莊重的歷史感。在色彩上，我們希望能夠傳承延續代表南大精神的灰色體系，同時在灰色里點綴一些紅色，讓大家一看便知這代表了南大校園的傳承，代表了南大莊重、嚴謹的學術氣質。” 幕墻設計運用現代幕墻技術，采用灰色的陶板表現傳統氣質，紅色的鋁板代表現代欣欣向榮的風貌，精心設計防水、保溫系統，達到建筑效果和性能共優。

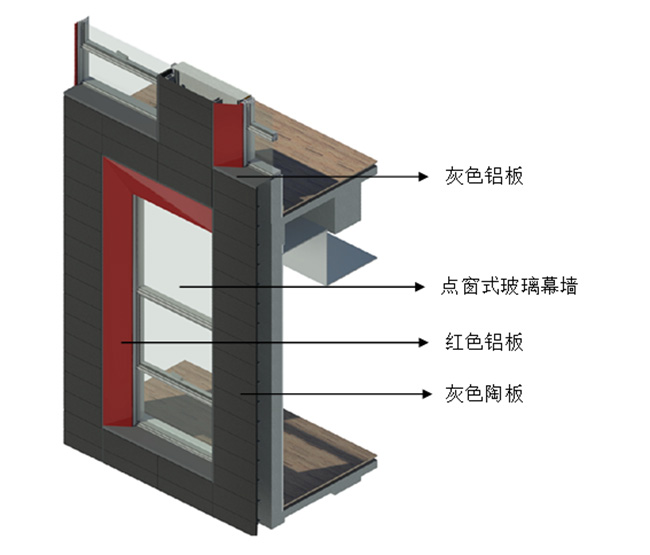

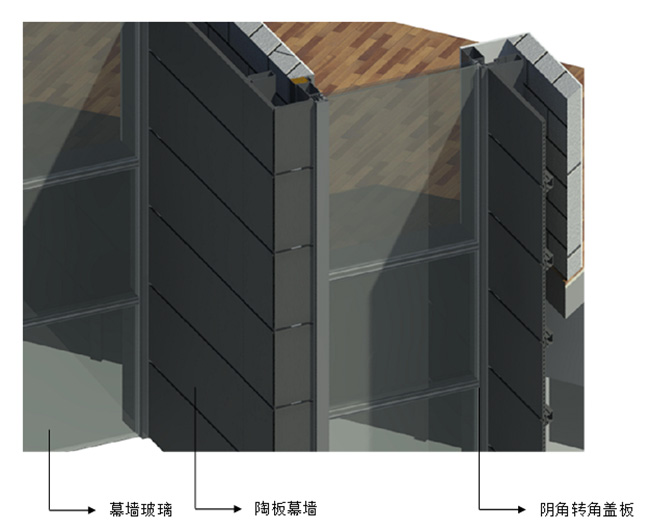

▲組合窗三維模型

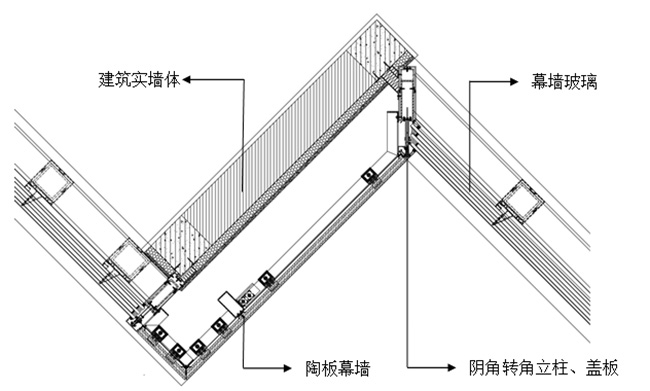

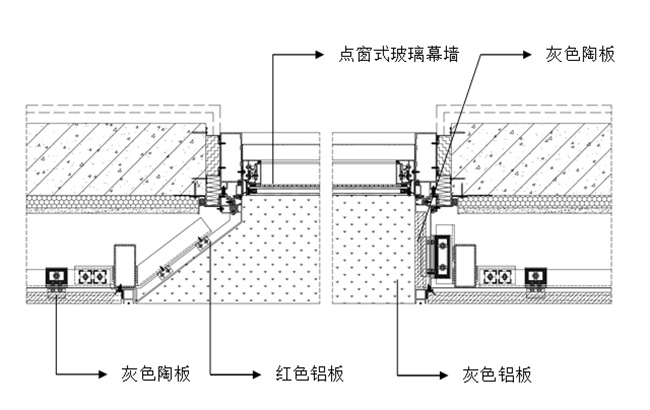

▲組合窗橫剖節點
▲組合窗縱剖節點

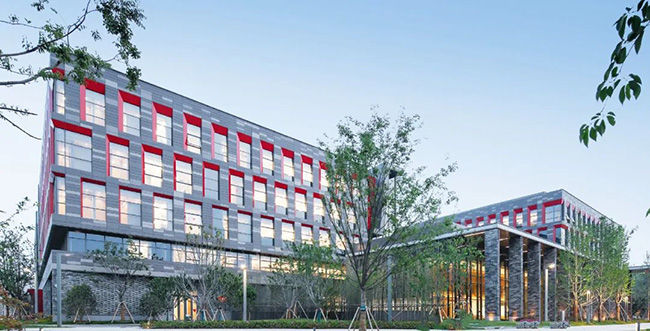

▲組合窗立面完成實景
06傳承與創(chuàng )新之疊披鋁板瓦幕墻系統
使用位置：6#報告廳兩側
建筑師從中國建筑傳統的瓦片屋頂中獲得靈感，將屋面瓦片構造移植到外立面造型，以上下疊批搭接的形式阻斷雨水進入，使用現代建筑技藝還原了“瓦”的理念。幕墻設計中我們將鋁板設計成單元板塊以疊披狀排列，通過特制的連接件固定，形成一個整體的幕墻系統，將建筑師想要傳達的視覺層次感、造型立體感和藝術感完美體現。

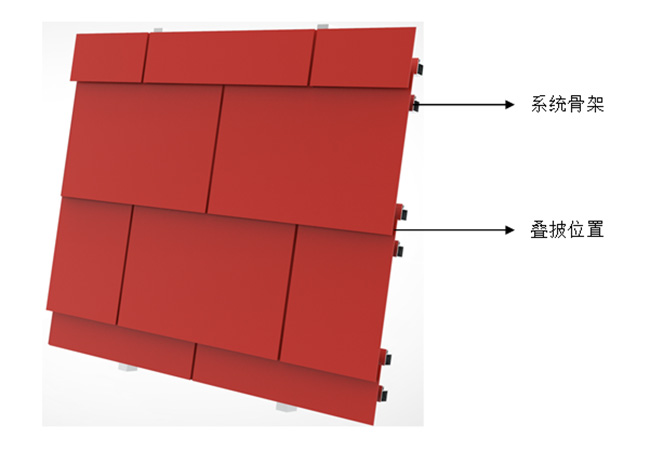

▲疊披鋁板瓦三維模型（正面）
▲疊披鋁板瓦三維模型（背面）

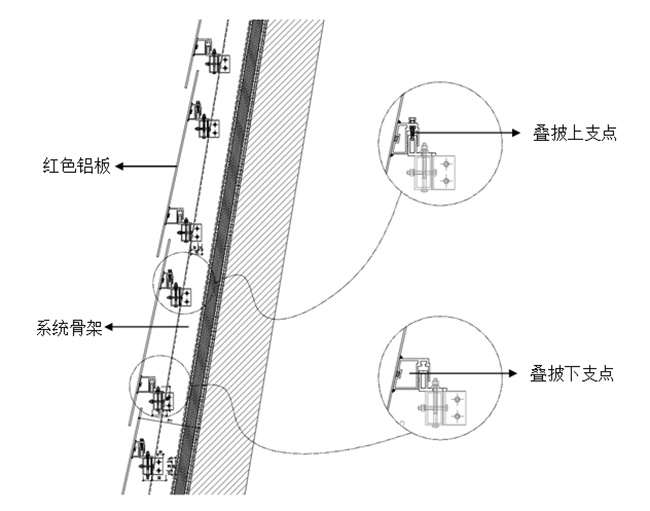

▲疊披鋁板瓦連接系統圖

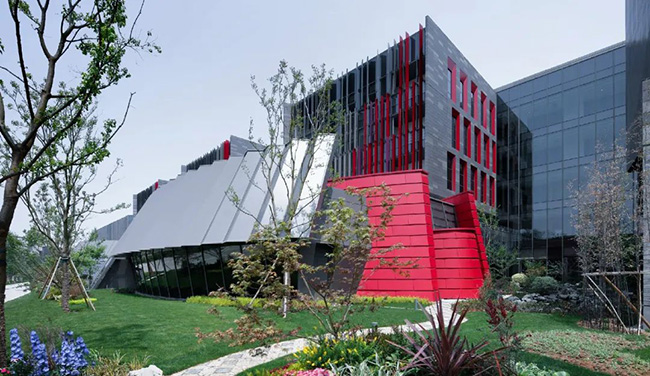

▲報告廳疊披鋁板瓦完成實景

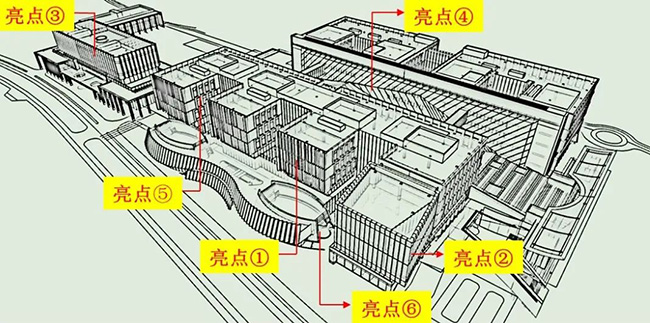

南京大學蘇州校區幕墻以"綠色低碳、科技賦能、傳承創(chuàng )新"為核心理念，打造出三大創(chuàng )新亮點：其一，創(chuàng )新采用綠色低碳環保材料及多種遮陽減碳系統，定位國家三星級綠色校區，踐行"雙碳"目標；其二，依托參數化設計與BIM全過程協同技術，實現幕墻單元模塊化裝配，精準控制誤差至毫米級，大幅減少材料浪費與施工返工；其三，延續南大120余年建筑風格，采用可持續發展用材和技術，將南大精神灰紅氣質轉化為現代幕墻設計風格，實現建筑立面莊嚴又現代的美學效果，作為校區形象的"文化皮膚"，于細節處構筑綠色人文空間，最終成就了一座傳統與現代共舞、智慧與自然共生的學術地標。中衡設計集團以全專業協同的創(chuàng )新實踐，為新時代教育建筑樹立了"低碳有力度、科技有精度、傳承有厚度"的典范樣本。
項目信息
—
項目名稱丨南京大學蘇州校區（東區）-6#7#8#教學樓
建筑設計丨中衡設計集團股份有限公司
項目類型丨文化建筑
項目地址丨蘇州市高新區
建筑設計丨馮正功、黃琳、王恒、陳全慧、吳小兵、趙澤濱、叢佳、戴晗雪、孫盼盼、孫穎
幕墻設計丨沈筠，吳明華、姚俊凱、呂桂林、章啟明、張北海、張愛潔、許峰、張景波幕墻
主要系統丨玻璃幕墻、肋式全玻幕墻、傾斜櫥窗玻璃、金屬幕墻、陶板幕墻、雨棚及玻璃欄板等
建筑攝影丨是然建筑，秦偉
建設單位丨蘇高新教育產業發展（蘇州）有限公司
